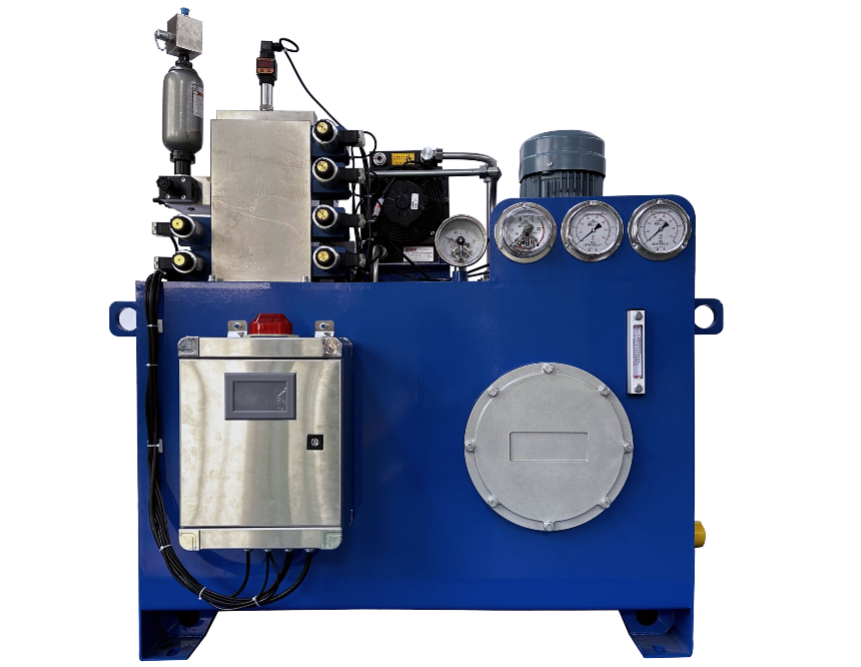

手自一体全冗余恒力矩液压站

概述

JYJ系列手自一体全冗余恒力矩液压站是由中国矿业大学研究团队在调研国内外同类产品的基础上研发而成。该液压站由恒力矩液压站和恒力矩控制系统组成，设计满足JB/T3277-2017《矿井提升机和矿用提升绞车液压站》标准，所有安全制动通道全冗余，配备有手动回油装置，若安全制动失效，手动实现井中二级制动和井口一级制动。系统具备故障诊断和闭锁功能，能有效避免设备运行在存安全隐患的情况下，可全面保障矿井提升设备运行的安全与可靠性。

主要功能

• 工作制动时制动力可实现无级调节，使提升机获得大小不同的制动力矩，实现正常地运转、停车，采用的比例溢流阀调压，油压-电流特性线性度好，油压波动小及油压滞后电流的时间短，以保证制动的灵敏性。

• 安全制动方面，井中实现恒力矩制动，若恒力矩失效，可立即转为一级制动；井口井底可实现一级制动；并满足《煤矿安全规程》第426条规定：“盘式制动闸空动时间不得超过0.3s”。
• 安全制动通道冗余方面，不但符合《煤矿安全规程》第425条规定：“安全制动必须有并联冗余的回油通道”，更达到所有安全制动通道的全冗余：安全制动通道都设置两个冗余的阀位监测电磁换向阀，即使在每条通道都有一个阀出现故障的情况下仍能完成本次安全制动的功能，监测到阀位故障能报警或闭锁下次开车。

• 配置液压阀延时二级制动的手动装置，当安全制动失效时，手动实现井中二级制动和井口一级制动，不用电延时而用液压阀延时，延时时间在0~10秒可调，手动阀设置有防误碰动作功能、指引方向的显示屏指示灯和安装在司机操作方便的位置，扳动手动阀同时切断主电机和油泵电机。

配置特点

• 电机选用ABB、SIEMENS等国际一线品牌，变量泵选用REXROTH或台湾油升等国际一线品牌，伺服比例换向阀、比例溢流阀、减压阀、溢流阀等采用ATOS、REXROTH 等国际一线品牌，参与安全制动的电磁换向阀采用ATOS、REXROTH等国际一线品牌并具有阀芯位置监测功能，蓄能器带有氮气压力测量功能，配进口HYDAC散热装置(风冷)，配电加热器。

• 设置制动油压过压保护、油温监测、油位监测、过滤堵塞监测等多重保护，确保系统可靠性。配置压力远传、温度远传等接口与电控系统连接，实现可靠控制。主要电气器件选用国际一线品牌产品。

• 采用集成化设计，各液压主件均采用集成方式，布置在油箱上，便于检修、调试。
